güvenilir, titiz ve özgün fark yaratan mühendislik çözümleri felsefemizle ;
yıllardır olduğu gibi Türkiye geneline hizmet sunmayı sürdürüyoruz.

EPDK tarafından 21.12.2012 tarihli ve 28504 sayılı Resmi Gazete’de yayımlanmış olan Elektrik Dağıtımı ve Perakende Satışına İlişkin Hizmet Kalitesi Yönetmeliği gereğince kullanılan enerjinin teknik kalitesine ilişkin olarak; reaktif enerji bedeli uygulanan dağıtım sistemi kullanıcılarının belli harmonik sınır değerlerine uymakla yükümlü oldukları, harmonik bozulmaya neden olan kullanıcıya, dağıtım şirketi tarafından durumun düzeltilmesi için AG kullanıcısı olması durumunda en fazla 60 iş günü, OG kullanıcısı olması durumunda ise en fazla 120 iş günü süre tanınacağı, kullanıcıya yapılan bildirimde, verilen sürenin sonunda durumun düzeltilmemiş olmasının tespiti halinde bağlantısının kesileceğinin bildirileceği, verilen sürenin sonunda, kullanıcı tarafından kusurlu durumun giderilmemesi halinde, kullanıcının bağlantısının kesileceği hükümleri yer almaktadır.

Yönetmelikte ayrıca, fliker etkisine ilişkin olarak bu sınırlardan birinin aşılması durumunda, dağıtım şirketi tarafından; fliker etkisine neden olan müşteriye durumun düzeltilmesi için en fazla 120 iş günü süre tanınacağı, kullanıcıya yapılan bildirimde, verilen sürenin sonunda durumun düzeltilmemiş olmasının tespiti halinde bağlantısının kesileceğinin bildirileceği, verilen sürenin sonunda, kullanıcı tarafından kusurlu durumun giderilmemesi halinde, kullanıcının bağlantısının kesileceği belirtilmektedir.

güvenilir, titiz ve özgün fark yaratan mühendislik çözümleri felsefemizle ;
yıllardır olduğu gibi Türkiye geneline hizmet sunmayı sürdürüyoruz.

Elektrik Dağıtımı ve Perakende Satışına İlişkin Hizmet Kalitesi Yönetmeliği uyarınca sistem frekansı 28.05.2014 tarihli ve 29013 sayılı Resmi Gazete’de yayımlanan Elektrik Şebeke Yönetmeliği'nde belirtilen sınırlar içerisinde TEİAŞ tarafından kontrol edilecek olup, dağıtım şirketi ise sunduğu elektrik enerjisinin kalitesine ilişkin olarak gerilim seviyesi, gerilim dengesizlikleri ve gerilim harmonik değerlerine ait yönetmelikte belirtilen işletme şartlarını sağlamakla ve sınır değerleri aşılmamasının sağlanmasından sorumlu tutulmuştur.

İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında elektrik tesisatı periyodik kontrollerini ve fenni muayenesi yapan Elektrik Mühendislerimiz, İş Ekipmanlarının Periyodik Kontrollerini Yapmaya Yetkili Kişilerin Kayıt ve Eğitimlerine İlişkin Tebliğ gereğince eğitimlerini tamamlamıştır. EKİPNET K Kalıcı Kayıt Numarasına sahiptir. Elektrik harmonik seviyesi periyodik ölçümü, test, kontrol ve muayene raporu hizmetlerimiz, Yetkili Muayene Uzmanı sertifikalı meslekte en az on yıllık endüstriyel saha denetim ve raporlama tecrübesine sahip İş Güvenliği Uzmanı Elektrik Mühendislerimiz tarafından yapılmaktadır.

güvenilir, titiz ve özgün fark yaratan mühendislik çözümleri felsefemizle ;
yıllardır olduğu gibi Türkiye geneline hizmet sunmayı sürdürüyoruz.

Enerji kalitesi nedir? Gerilim, akım ve frekansta değerlerindeki muhtemel değişimin tespiti ile problemin tesis genelinde ya da sistemde bir arızaya veya sistemsel olarak istenmeyen bir çalışmaya neden olmamasıdır. Enerji kalitesinin en genel ifadeyle parametreleri; gerilim ve akım değerlerindeki darbeler, dalgalanmalar (elektrik güç sisteminde meyda inde meydana gelen anlık düşüşler), gerilim yükselmeleri (güç frekansı aşırı gerilimi, muhtemel yalıtım hataları, aşırı gerilimleri normal yükte anahtarlama, topraklama hataları, yıldırım kaynaklı aşırı gerilimler, reaktif gücün fazla olması) , fliker (yük altındaki dalgalanmaların oluşturduğu ve genel olarak aydınlatma armatürlerinde geçici kırpışmalara sebep olan 50 Hz altındaki gerilim salınımları) ve harmoniklerdir. Bu ve benzeri durumlar enerji kalitesini doğrudan olumsuz etkiler ve ürünler ile üretim kalitesine doğrudan ve dolaylı olarak tesir etmektedir.

Endüstriyel tesislerdeki muhtemel harmonik kirlenmelerin etkisiyle sadece o işletmede sorunlar yaşanmayabilir. Nitekim, enerji dağıtım sistemi üzerinden söz konusu harmonik kirlilik çevredeki komşu tesislerde de olumsuz etkilerini gösterebilir.

güvenilir, titiz ve özgün fark yaratan mühendislik çözümleri felsefemizle ;
yıllardır olduğu gibi Türkiye geneline hizmet sunmayı sürdürüyoruz.

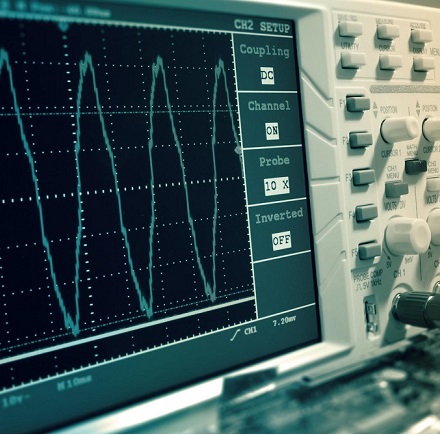

Sanayi tesislerinde yoğun kullanıma alanlarına sahip transformatörler başta olmak üzere ark fırınları ve benzeri elektriksel ekipmanların etkileriyle; akım ve gerilim dalga biçimlerinin periyodik seyirlerinde sapmalar yaşanabilmektedir. Sinüsoidal dalga periyotları ile frekans ve genlik farklılıklarında değişiklikleri meydana gelir. Özetle standart dalga boyu dışındaki sinüsoidal tüm dalgalanmalara harmonik denir. Harmonik sebebiyle akım ve gerilim dalga şekli standart formundan sapmaktadır. Bu durumda enerji kayıpları artma eğilimi gösterir ve tesis bünyesinde kullanılan cihazlarda istenmeyen arıza ve problemler yaşanabilir.

Akım ve gerilimin dalga boylarının saf sinusoidal salınımdan uzaklaşması durumu, bir diğer ifade ile bozulmanın derecesi toplam harmonik bozulma (THB /THD) olarak tanımlanır.
- THDI : Akım için Toplam Harmonik Distorsiyonunu (Toplam Harmonik Bozulma)
- THDv : Gerilim için Toplam Harmonik Distorsiyonununu ifade eder.

Endüstriyel tesislerde harmonik ölçümü ve fenni muayene raporu kapsamında ilgili elektrik tesisatları genelinde belirlenen noktalarda ölçme ve değerlendirmeler yapılmalıdır. Ancak, endüstriyel işletmelerdeki harmonik kaynakları hakkında mesleki deneyimi yeterli olmayan muayene uzmanları tarafından harmonik ölçümü ve harmonik analizi yapılması önerilmez. Özellikle, trafolu kuvvetli akım tesislerinde elektrik tesisat ve bileşenleri üzerinde elektriksel harmonik ölçümü yapmak için elektriksel güvenlik bilgisi oldukça önem taşır. Yük altında (canlı hat çalışması) işlemlerini gerçekleştirmeden önce sadece iş güvenliği kapsamında değil, mesleki tecrübenin de sorgulanması gereken bir elektriksel güvenlik konusudur.

güvenilir, titiz ve özgün fark yaratan mühendislik çözümleri felsefemizle ;
yıllardır olduğu gibi Türkiye geneline hizmet sunmayı sürdürüyoruz.

Elektrik Dağıtım Sisteminin Teknik Kalitesine İlişkin Usul ve Esaslar kapsamında :
- AG: Etkin şiddeti 1000 Volt ve altındaki gerilim seviyesidir.
- Gerilim çökmesi: Gerilim etkin değerinin 10 ms ile 1 dakika süre aralığında ve nominal etkin gerilim değerinin %5’i (dahil) ile %90’ı aralığında değişmesidir.
- Kırpışma (Fliker): Işık şiddeti veya spektral dağılımı zamanla dalgalanan bir ışık uyartısının neden olduğu görsel algılamadaki düzensizlik etkisidir.
- Harmonik: Doğrusal olmayan yükler veya gerilim dalga şekli ideal olmayan jeneratörlerden dolayı bozulmaya uğramış bir alternatif akım veya gerilimde, ana bileşen frekansının tam katları frekanslarda oluşan sinüsoidal bileşenlerin her biridir.
- IEEE Std 519-2014: Elektrik güç sisteminde harmonik kontrolü için önerilen uygulama ve gereksinimler standardıdır.
- Toplam Harmonik Bozulma (THB): Gerilim harmonik bileşenlerinin etkin değerlerinin kareleri toplamının karekökünün, ana bileşenin etkin değerine oranı olan ve dalga şeklindeki bozulmayı yüzde olarak ifade eder.
* Akım ve gerilim harmonik bozulma ile uzun süreli kırpışma teknik kalite parametreleri için belirlenmiş sınır değerleri aşan kullanıcı, dağıtım şirketi tarafından gerekli teknik kalite ölçümleri ile tespit edilir. Dağıtım şirketi, teknik kaliteyi bozan unsurların giderilmesi için AG kullanıcılara 45 (doksan) gün ve OG kullanıcılara 90 (yüz seksen) gün süre tanıyarak bildirimde bulunur.

güvenilir, titiz ve özgün fark yaratan mühendislik çözümleri felsefemizle ;
yıllardır olduğu gibi Türkiye geneline hizmet sunmayı sürdürüyoruz.

Başlıca harmonik kirliliğinin sebepleri kapsamında harmonik kaynakları nelerdir?
- Sanayi tesislerinde oldukça yoğun kullanılan makine ve tezgahların senkron motorlarının sinüsoidal olmayan manyetik akı sebepli elektromotor kuvvetler harmonik üretebilir,
- Ani yük değişleri sebebiyle makinalardaki hız değişimleri kaynaklı gerilim dalga boylarının değişiklik göstermesi harmonik üretebilir,
- Ark fırınları, frekans konverterleri (elektrik enerjisinin kontrolünü sağlayan ve herhangi bir akım şeklindeki enerjiyi başka akım şekillerine çeviren aygıt), gerilim kotrollü redresörler (doğru akımı alternatif akıma çeviren elektriksel güç çeviricisi), inverter (değişken frekanslı AC gerilimi elde etmek için kullanılan güç elektroniği devresi) kaynak makinaları üretebilir,
- Enerji kalitesi ve verimliliği kapsamında verimlilik artırma amaçlı kullanılan yarı iletken (diyot, zener diyot, transistör vb) elektrik devre elemanları harmonik üretebilir,
- UPS ler, değişik IT bilgi işlem yükleri harmonik üretebilir,
- DC ve AC dönüştürücüler (tristör kontrollü devreler ve doğrultucular) harmonik üretebilir,
- Yenilenebilir (rüzgar ve güneş gibi) enerji üretim hatlarının (düşük seviyeli doğrusal akımı (DC) ve alternatif akımı (AC) istenilen seviyede yüksek gerilime dönüştüren cihazlar) ile dağıtım sistemine bağlanması harmonik üretebilir,
- Ark kaynak makinaları ve ergitme fırınları harmonik üretebilir,
- Şarj istasyonlarında kullanılan bataryalara yönelik güç doğrultucular harmonik üretebilir,
- Sürekli yük altında ya da nominal gücünün üzerinde çalışan trafolar harmonik üretebilir,
- Yük altında olmayan trafoların devreye alınması ile kısmi de olsa harmonik üretebilir.

güvenilir, titiz ve özgün fark yaratan mühendislik çözümleri felsefemizle ;
yıllardır olduğu gibi Türkiye geneline hizmet sunmayı sürdürüyoruz.

Harmoniklerin Yarattığı Başlıca Sorunlar :
- Trafoların aşırı ısınması durumları,
- Nötr iletkenleri ve hatları üzerinde aşırı yüklenmeler,
- Kondanstörlerde aşırı yüklenme ile orantılı olarak dieletrik mukavemet,
- Test, ölçüm, analiz cihazlarında hatalı okumaların (değer sapmaları) meydana gelmesi, koruma, kumanda ve kontrol sinyallerinin olumsuz etkilenmesi,
- Şebekede rezonans kaynaklı aşırı gerilim ve akımların meydana gelmesi durumları. Bu noktada endüstriyel tesislerde en önemli sorun kondansatörlerde yaşanır. Akım kaynaklı harmonikten en fazla etkilenen grup kondansatörlerdir. Sistemdeki muhtemel frekans artışı kondansatörlerin kapasitif direnci üzerinde azalma gösterir.
- Deri etkisi. Bu etkinin başlıca sebebi, alternatif akımın neden olduğu değişken manyetik alanın kablo içinde meydana getirdiği eddy akımlarıdır. Eddy Akımı, Faraday’ın indüksiyon kanunu sebebiyle manyetik alan değiştiğinde iletkende oluşan çembersel elektrik akımıdır.
- Gerilim düşümünün artması durumları yaşanır, izolasyon delinmeleri ve yıpranmalar,
- İzolasyon kalınlık seviyelerinde azalma ve buna bağlı olarak tesis elemanlarının kullanım ömürlerinin kısalması durumları gözlenir.

güvenilir, titiz ve özgün fark yaratan mühendislik çözümleri felsefemizle ;
yıllardır olduğu gibi Türkiye geneline hizmet sunmayı sürdürüyoruz.

Harmonikler hangi seviyede olursa problem vardır :
Genel olarak ark fırınları, statik VAR kompanzatörler, ups vb gibi kesintisiz güç kaynakları, motor hız kontrol sistemleri, akü şarj devre bileşenleri, bilgisayarlar ve bilgisayarlı sistemler, elektronik balastlı floresanlar, led aydınlatma grupları, doğrultucu, sürücü vb gibi kaynaklı sinüsoidal salınımlarda sapmalar yaşanabilir.
– IEC 519-1992 ‘ye göre standartlar içinde kabul edilen harmonik bozulma değerleri,
– Gerilim için harmonik bozulma değeri %3 olarak belirlenmiş.
– Akım için harmonik bozulma değeri %5 olarak belirlenmiş.
– ADP üzerinden yapılan harmonik ölçüm sonuçlarına göre; gerilim harmoniği %3 ila %5 ve akım harmoniği %10 ila %12 değerlerinin üzerinde ise önlem alma zamanı gelmiştir denilebilir. Harmonik seviyesi %20 ve üzerinde ise tesis ve tesisat için tehlikeli durumlar söz konusu demektir. Ancak, harmonik ölçüm sürelerine bağlı olarak %30 üzerinde bir sonuçta ivedi müdahale önerilir. Yanı sıra, ilgili tesisin sadece ana dağıtım panosunda harmonik ölçümü yapılması durumunda tesisin tamamı için yorum yapmak mümkün olmayabilir. ADP haricinde tali enerji dağıtım panolarında da harmonik ölçümleri yapılarak tesisin genel durumu yorumlanabilir.

güvenilir, titiz ve özgün fark yaratan mühendislik çözümleri felsefemizle ;
yıllardır olduğu gibi Türkiye geneline hizmet sunmayı sürdürüyoruz.

THD Harmonik kaynakları ve harmonik ölçümü hakkında sıkça sorulan sorular :
1) Harmonik nedir? Harmonik ölçümü nasıl yapılır? Harmonik nasıl bulunur?
2) THD değeri nedir? Elektrik tesisatlarında harmonik ölçümü yaptırmak zorunlu mu?
3) Harmonik ölçümü nasıl yapılır? Harmonik ölçüm cihazı nedir nasıl kullanılır?
4) THD Harmonik ölçümü raporunun geçerlilik süresi ne kadar? Rapor geçerlilik süresi?
5) Elektrik tesisatlarında harmonik ölçümü ve kontrolleri nerelerde yapılır?
6) Trafo ve elektrik panolarında harmonik ölçümü raporu nasıl hazırlanır?
7) Makina elektrik motoru ve panolarda harmonik kontrolünde nelere dikkat edilir?
8) Harmonik ölçümünün iş güvenliği açısından önemi nedir? Ne kadar sürede yapılır?
9) Harmonik seviyeleri ya da basamakları nedir? Harmonik distorsiyon nasıl ölçülür?
10) Harmonik analizi periyodik test ölçüm ve kontrolü kim tarafından yapılır?
11) Elektrik tesisatlarında harmonik risklere karşı nasıl koruma sağlanır?
12) Elektrik tesisatlarında harmonik ölçümün yapılırken nelere dikkat edilir?
13) Harmonik analizi kapsamında elektrik tesisat güvenliği? Gerilim harmoniği kaç olmalı?

Harmonik ölçüm cihazı, harmonik test ölçüm ve raporlama teknikleri, harmonik ölçümü eğitimi, harmonik raporu hazırlama esasları, harmonikler ve iş güvenliği yaklaşımı, elektrik tesisatlarında harmonik kaynaklarının ölçümü ve periyodik kontrolleri, elektrik tesisatı harmonik test kriterleri, endüstriyel tesislerde harmonik ölçümü analizi periyodik kontrol formu, harmonik seviyeleri, harmonik basamakları nelerdir, harmonik nasıl oluşur, thd harmonik seviyesi ölçme kontrolü uygunluk analizi, elektrik tesisatlarında harmoniklerin değerlendirmesi, harmonik ölçme test kontrol ve rapor fiyatları, harmonikleri önlemek için alinacak önlemler nelerdir, harmonik ölçümü neden yapılır, harmonik üreten makine ve tesisatlar nelerdir, harmonik neden meydana gelir, harmonik filtre zorunlu mu, toplam harmonik bozunum nedir, ve birbirinden farklı çok sayıda elektriksel anlamda sıkça merak edilen saha denetim konuları ile teknik ve güncel konular hakkında ücretsiz detaylı bilgi paylaşımı yapılan elektriksel bilgi bankası sayfamızı ziyaret edebilirsiniz.
